Автоматически перекрывает подачу газа при опасных отклонениях – безопасность без участия человека!
Клапан безопасности расхода газа (КБ) – это аварийное отсечное устройство, которое мгновенно блокирует поток газа при превышении давления, расхода или пожаре. Клапан безопасности предотвращает разрыв трубопровода, утечку, взрыв и пожар, обеспечивая защиту людей, оборудования и окружающей среды.
Соответствует СП 62.13330.2011, п. 3.22

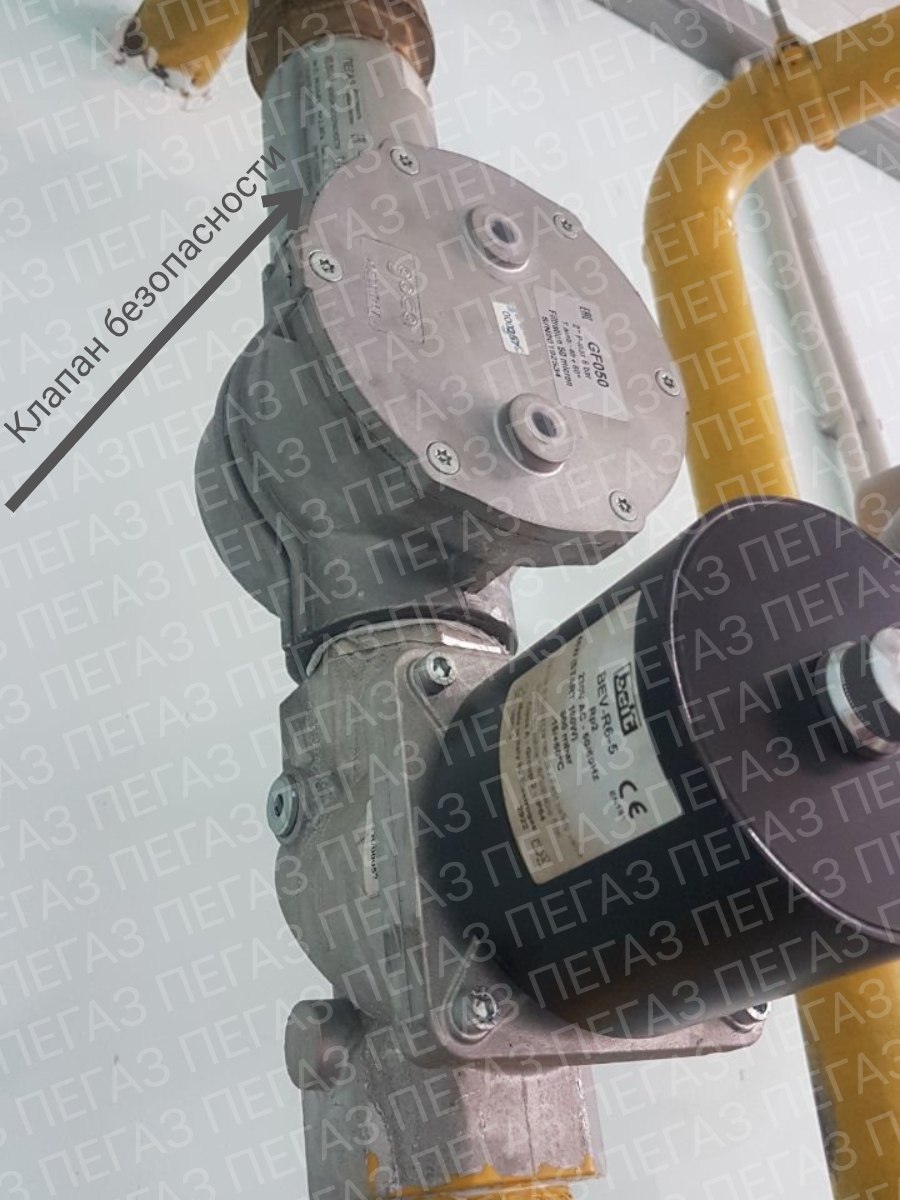

Фото 1

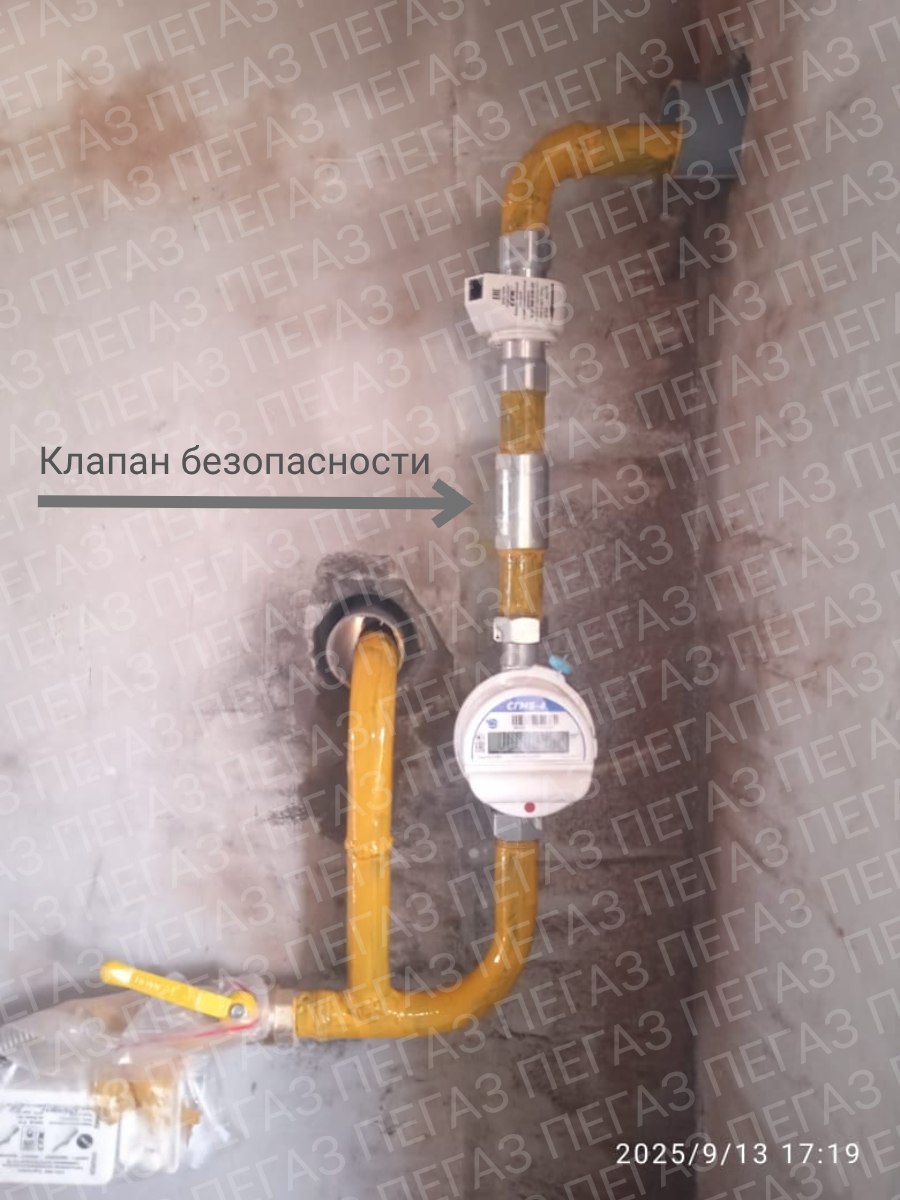

Фото 2

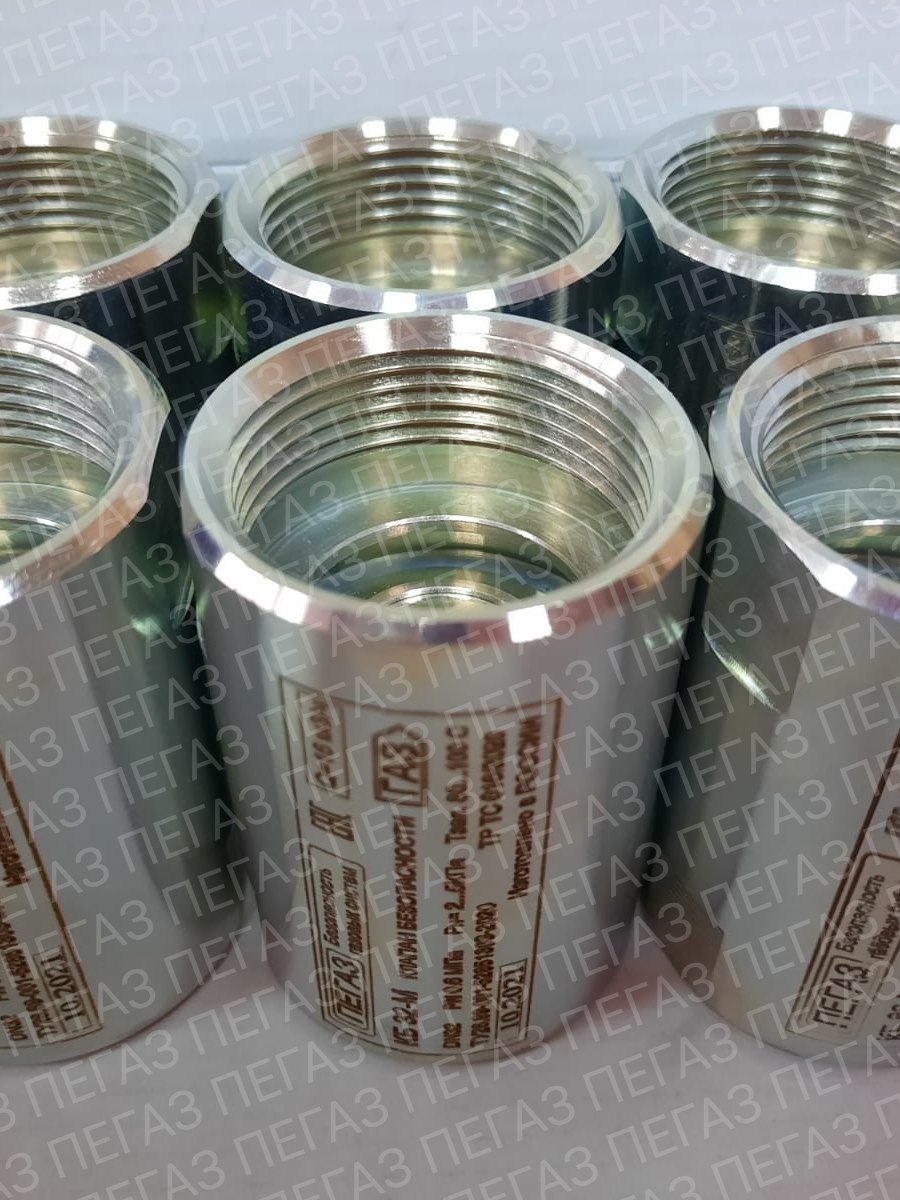

Фото 3
Фото 4

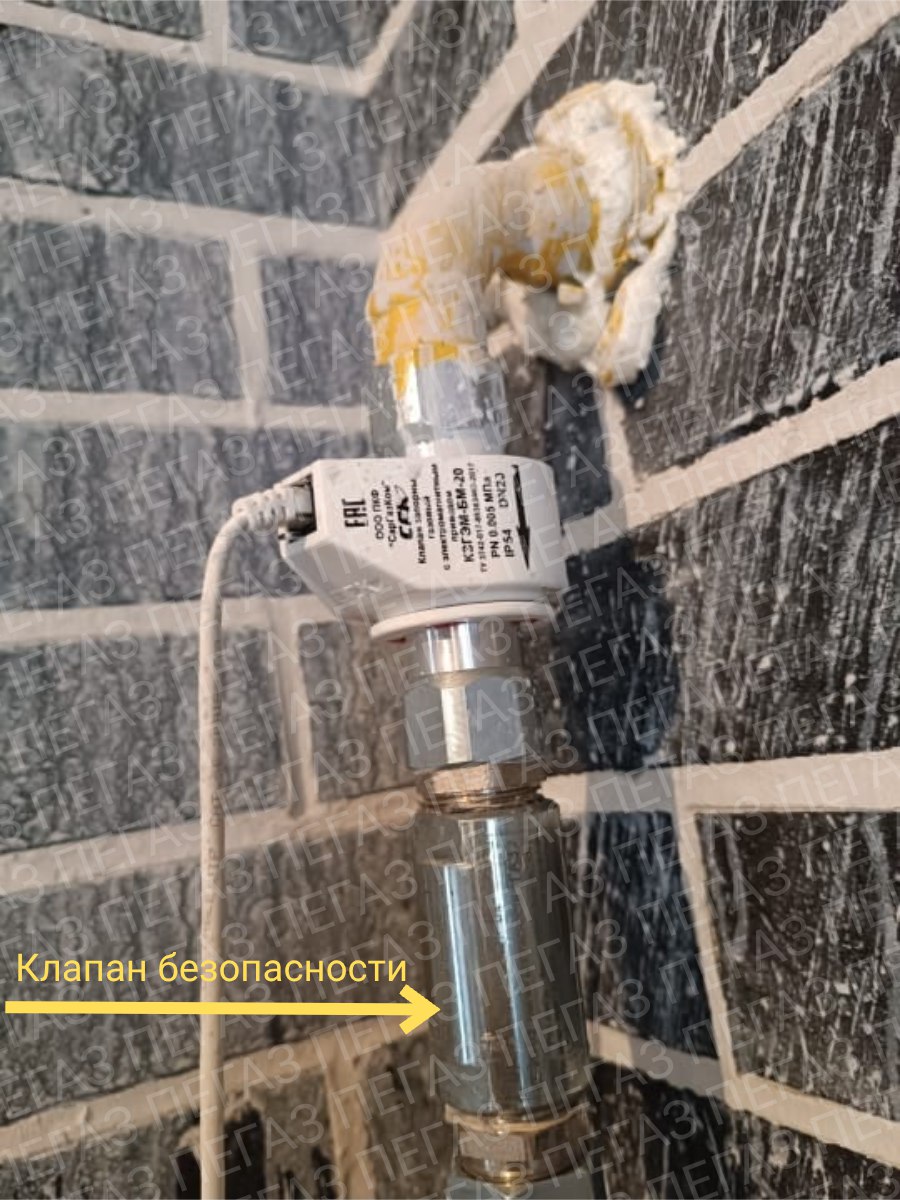

Фото 5

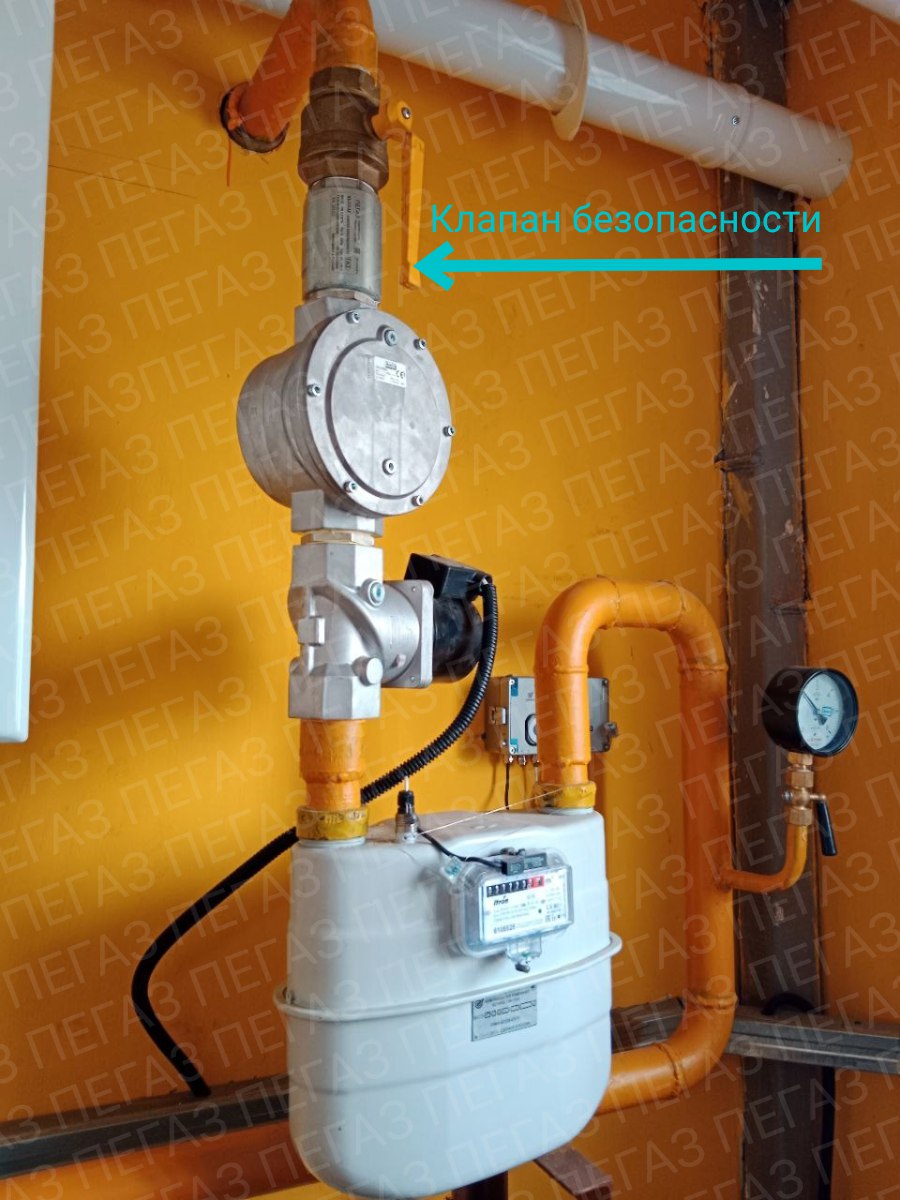

Фото 6
В нормальном/рабочем режиме – клапан открыт, газ свободно поступает в газовую систему без препятствий
При аварийной ситуации (рывок давления, утечка газа, обрыв трубы) – механизм мгновенно срабатывает и полностью перекрывает поток газа.
Автоматический сброс – после устранения неисправности клапан автоматически возвращается в рабочее, нормальное состояние
При пожаре - механизм клапана срабатывает и полностью перекрывает поток газа
Клапан безопасности расхода газа исключает риск человеческой ошибки и обеспечивает надежную защиту газовой системы 24/7!
| Рабочая среда | Метан, бутан, пропан, воздух, азот |
| Материал клапана | Cталь, пластмасса, каучук |
| Сертификация | Соответствует ТР ТС 016/2011 Декларация ЕАЭС No RU Д-RU.МЛ66.В.02452 |
| ГОСТ | Резьба ГОСТ 6357—73, Фланец ГОСТ 12820-80 |
| Степень защиты | IP65 |
| Класс герметичности | А |
| Потеря напора | <0.5 МБар |
| Избыточный поток VL | 330 000 Л/Ч |
| Срок службы | 60 000 циклов |
| Температура окружающей среды | -40/+60 °C |
| Рабочее давление | 0.3-0.6 МПа |
| Тепловое внутреннее сопротивление | 200 °C |
| Монтажное положение | горизонтальное/вертикальное |
При монтаже клапана безопасности расхода газа необходимо соблюдать следующие правила:

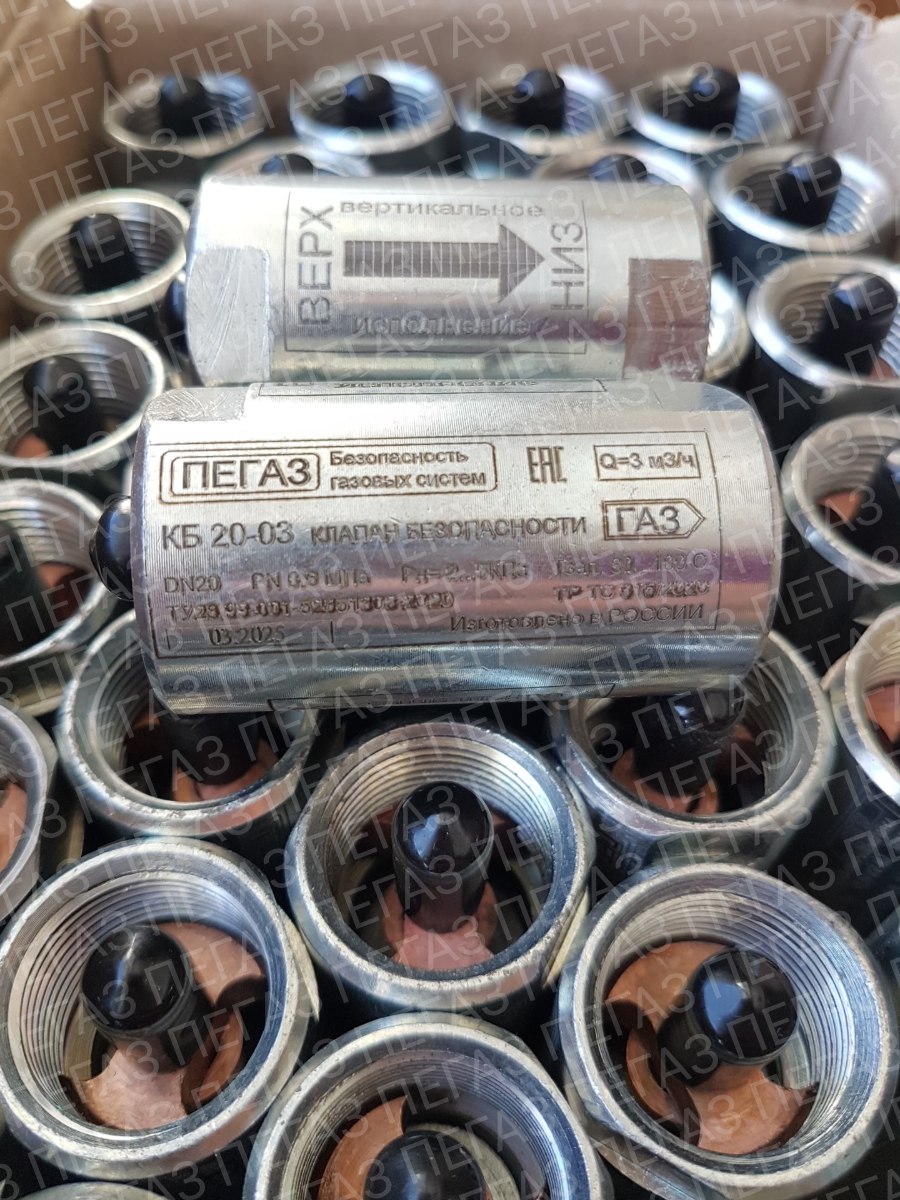

Фото 4 - Пример монтажа клапана
*Номинальный расход газа (м³/час) - настраивается под технические условия объекта
DN 20, муфта ВН-ВН, 3 м³/час*
В наличииDN 25, муфта ВН-ВН, 3 м³/час*
В наличииDN 32, муфта ВН-ВН, 16 м³/час*
В наличииDN 40, муфта ВН-ВН, 16 м³/час*
Под заказDN 50, муфта ВН-ВН, 25 м³/час*
В наличииDN 50, фланец, 25 м³/час*
Под заказDN 65, фланец, 25 м³/час*
Под заказDN 80, фланец, 25 м³/час*
Под заказDN 100, фланец, 25 м³/час*
Под заказ| Габаритные размеры, мм | Масса, кг | |||
| DN | Соединение | D (A), мм | D (B), мм | |
| DN20 | Муфта | 33 | 58 | 0,19 |
| DN25 | Муфта | 42 | 72 | 0,36 |
| DN32 | Муфта | 50 | 73 | 0,46 |
| DN40 | Муфта | 58 | 78 | 0,566 |
| DN50 | Муфта | 75 | 92 | 1,38 |
| DN25 | Фланец | 113,5 | 145 | 2,56 |
| DN32 | Фланец | 138 | 195 | 4,28 |
| DN40 | Фланец | 149 | 201 | 4,87 |
| DN50 | Фланец | 164 | 215 | 7,64 |
