Главная / ГРПШ

Проектирование, производство и продажа газорегуляторных пунктов (ГРП, ГРПШ) с доставкой по России и СНГ:

  • Срок производства ГРПШ - от 7 рабочих дней*
  • Только на надежном и проверенном годами оборудовании MADAS (Италия)
  • Индивидуальный расчет под технические условия и бюджет*
  • С учетом климатических и эксплуатационных условий
  • Полное соответствие требованиям ГОСТ и СНИП

*зависит от технического задания заказчика

Работаем с НДС

Что такое ГРП и ГРПШ?

Газорегуляторные пункты (ГРП) и шкафные газорегуляторные пункты (ГРПШ) — это комплексное техническое устройство, предназначенное для:

  • снижения и поддержания заданного давления газа на выходе ГРПШ
  • очистки газа от механических примесей и защиты газового оборудования "после" ГРПШ
  • обеспечения безопасной эксплуатации систем газоснабжения

Применяются в системах газоснабжения:

  • жилых домов
  • котельных
  • промышленных предприятий
  • объектов ЖКХ

Основные модификации ГРПШ

ГРПШ с одной линией редуцирования

ГРПШ с одной линией редуцирования

Особенности:

  • Компактные габариты
  • Простота обслуживания
  • Экономичное решение
  • Один регулятор давления
  • Производительность до 2 000 м³/ч

Применение:

  • Частные дома
  • Объекты малого бизнеса
  • Небольшие промышленные объекты

ГРПШ с двумя линиями редуцирования

ГРПШ с двумя линиями редуцирования

Особенности:

  • Два независимых регулятора давления (основной и резервный)
  • Автоматическое переключение между линиями
  • Фильтры тонкой очистки
  • Высокая надежность системы
  • Производительность до 5 000 м³/ч

Применение:

  • Критически важные объекты
  • Крупные промышленные предприятия
  • Объекты с повышенными требованиями к надежности

ГРПШ с узлом учета газа

ГРПШ с узлом учета газа

Особенности:

  • Встроенный узел коммерческого или технического учета газа
  • Возможность использования разных типов счетчиков (ротационные, турбинные, ультразвуковые)
  • Корректор объема газа
  • Система сбора и передачи данных
  • Производительность до 10 000 м³/ч

Применение:

  • Промышленные предприятия
  • ТЭЦ
  • Крупные коммерческие объекты

Дополнительные опции

Каждый тип ГРПШ может быть дополнительно укомплектован:

  • Системой телеметрии
  • Дополнительными датчиками
  • Расширенными функциями безопасности
  • Специальными типами регуляторов
  • Обогревом и утеплением шкафа
  • Индивидуальными решениями под конкретные задачи заказчика

Конструктивные особенности ГРПШ

Базовая комплектация включает:

  • Регулятор давления газа комбинированный (MADAS)
  • Входную и выходную запорную арматуру
  • Предохранительные сбросной и запорный клапаны (ПСК и ПЗК)
  • Контрольно-измерительные приборы (манометры)
  • Фильтры тонкой очистки 50 мкр
  • Шкаф защитный металлический (порошковое окрашивание RAL 1021)

Дополнительно:

  • электрический обогрев шкафа
  • утепление шкафа

Основные технические параметры ГРПШ:

  • Максимальное входное давление: до 0,6 МПа
  • Диапазон выходного давления: от 1 до 300 кПа
  • Максимальный расход газа: от 12 до 5 000 нм³/час
  • Тип соединения: резьбовое или фланцевое
  • Рабочий температурный диапазон: от -40°C до +60°C
  • Срок службы: не менее 10 лет**
  • Рабочая среда: Природный газ по ГОСТ 5542-87, сжиженный газ и др. неагрессивные сухие газы

** при условии своевременной замены в процессе эксплуатации уплотнительных элементов, комплектующих, имеющих меньший естественно-ограниченный срок службы

Этапы процесса производства ГРПШ

  1. Проектирование по техническому заданию заказчика
  2. Подбор оборудования и комплектующих
  3. Сборка ГРПШ и сварочные работы
  4. Тестирование и настройка газового оборудования на стендах
  5. Проверка на герметичность и безопасность соединений
  6. Оформление технической документации

Срок производства ГРПШ - от 7 рабочих дней*

*зависит от технического задания заказчика

Проектирование ГРПШ

Разработка проектной документации для ГРПШ с учетом всех технических требований и особенностей объекта.

  • Технико-экономическое обоснование
  • Подбор оборудования
  • Разработка схем
  • Согласование с контролирующими органами
Подробнее

Изготовление и монтаж

Комплексные услуги по изготовлению ГРПШ и их монтажу на объекте заказчика.

  • Изготовление по индивидуальным проектам
  • Заводские испытания
  • Доставка и монтаж
  • Пусконаладочные работы
Заказать

Техническое обслуживание

Регулярное обслуживание ГРПШ для обеспечения безопасной и эффективной работы.

  • Плановые осмотры и проверки
  • Настройка регуляторов давления
  • Замена расходных материалов
  • Ремонт и модернизация
Подробнее

Фото готовых работ

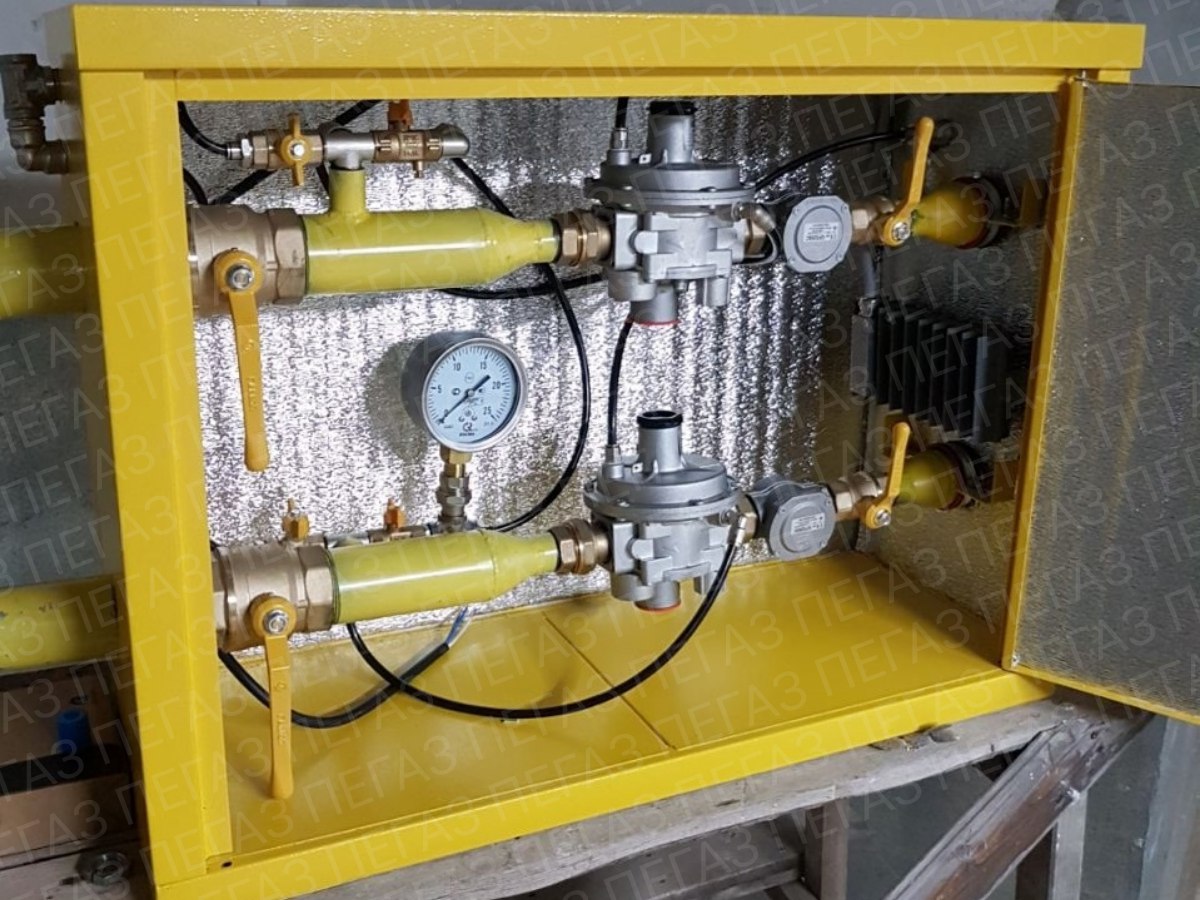

ГРПШ MADAS, 6 бар, 100 нм3/час, 2 линии

ГРПШ MADAS, 6 бар, 100 нм³/час, 2 линии, исполнение: слева-направо, утепление, обогрев

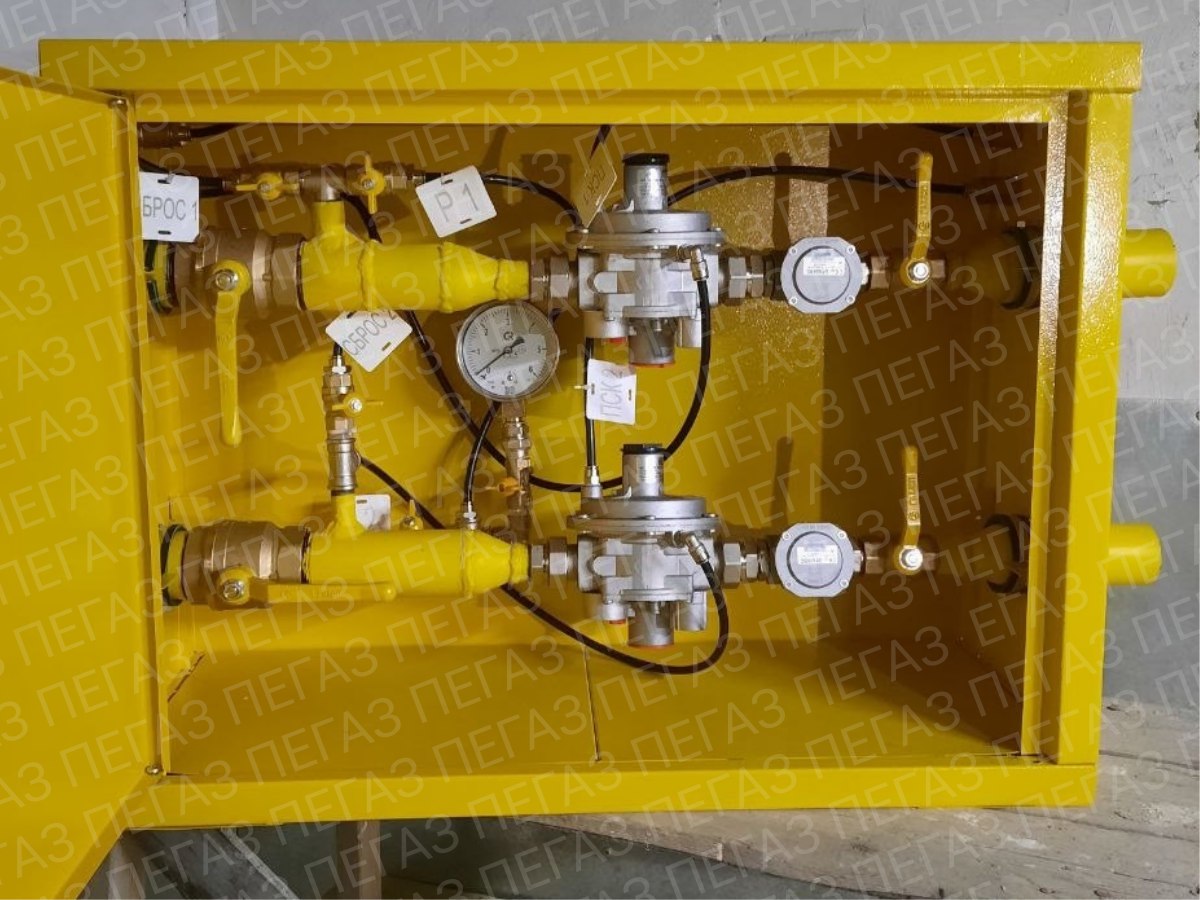

ГРПШ MADAS, 6 бар, 100 нм3/час, 2 линии

ГРПШ MADAS, 6 бар, 100 нм³/час, 2 линии, исполнение: справа-налево

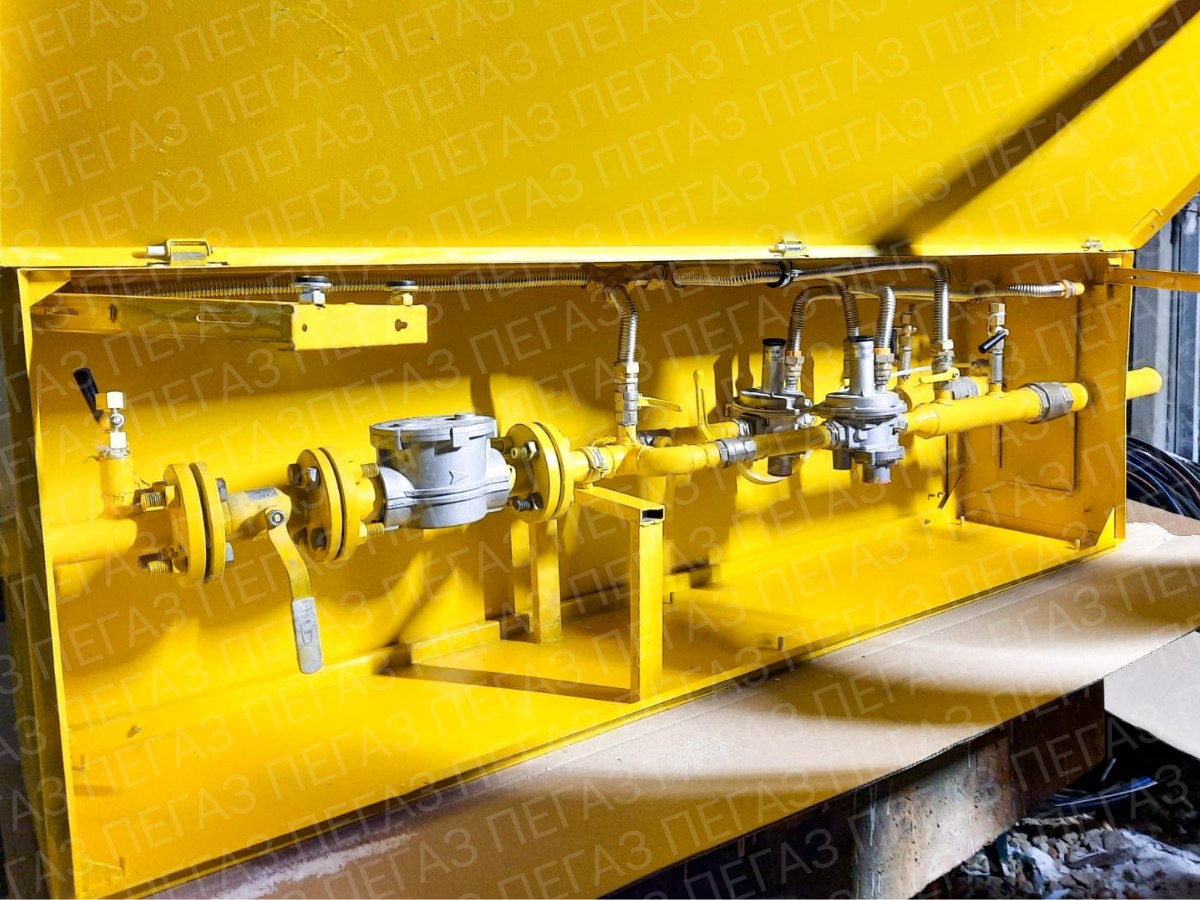

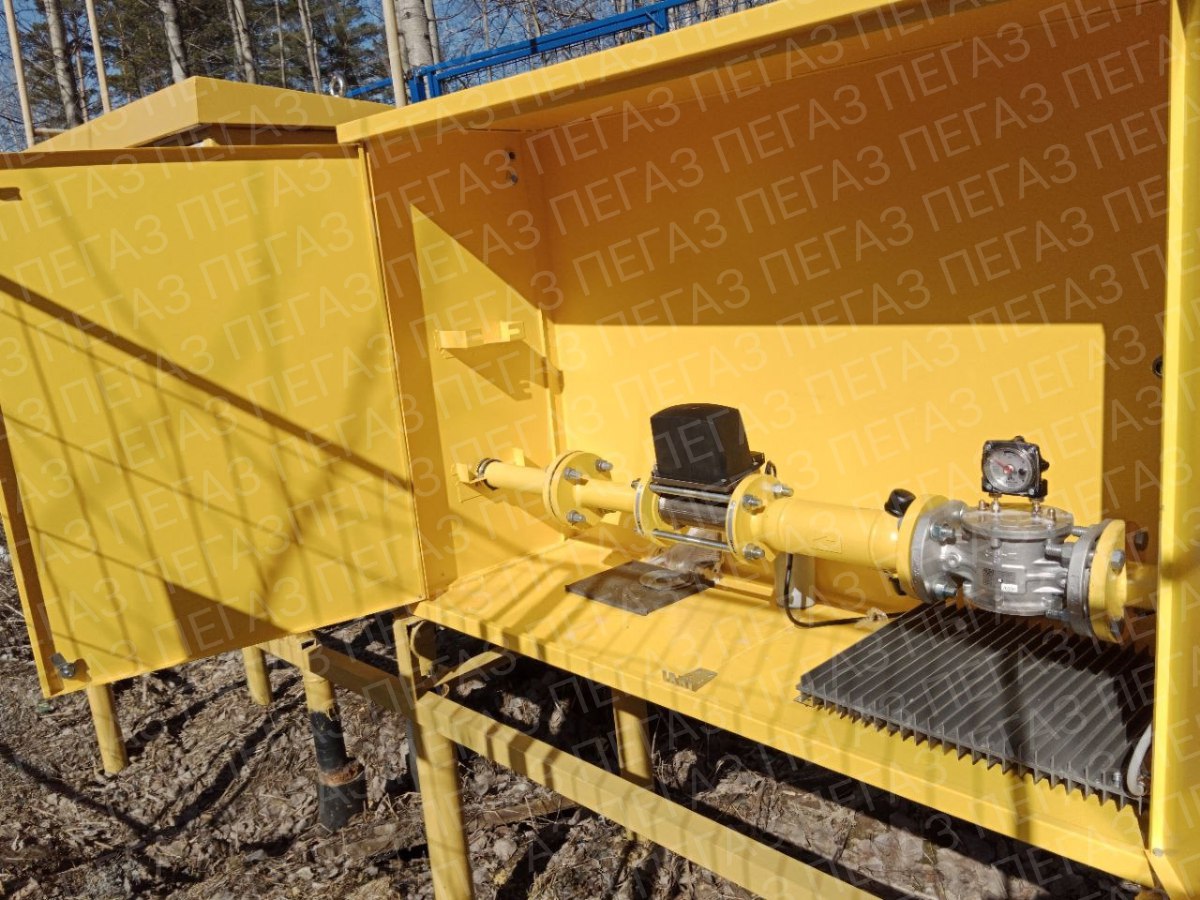

Узел учета газа РСГ Сигнал-100-G250

Узел учета газа на базе счетчика газа РСГ Сигнал-100-G250, 6 бар, 250 нм³/час, 1 линия, исполнение: слева-направо

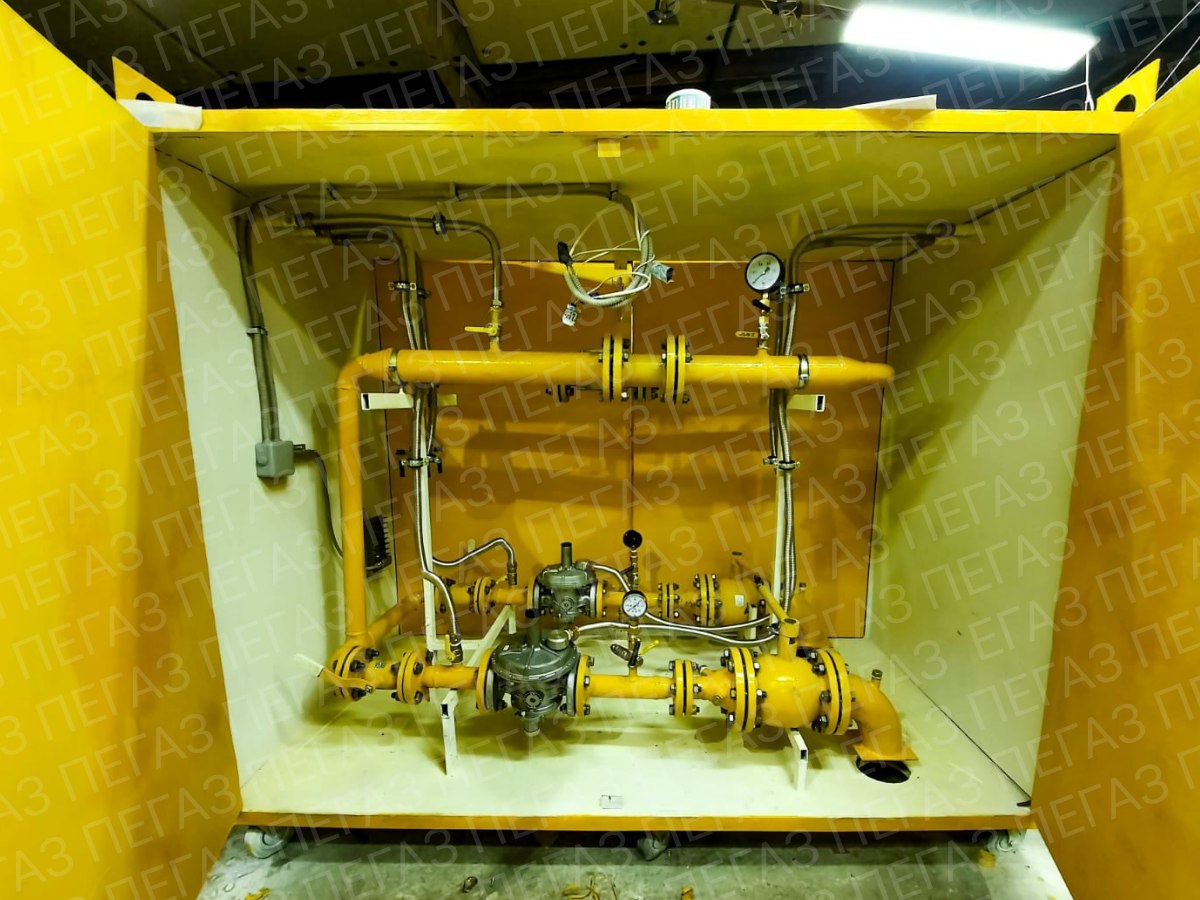

ГРПШ MADAS, 6 бар, 1 500 нм3/час, 4 линии

ГРПШ MADAS, 6 бар, 1 500 нм³/час, 4 линии

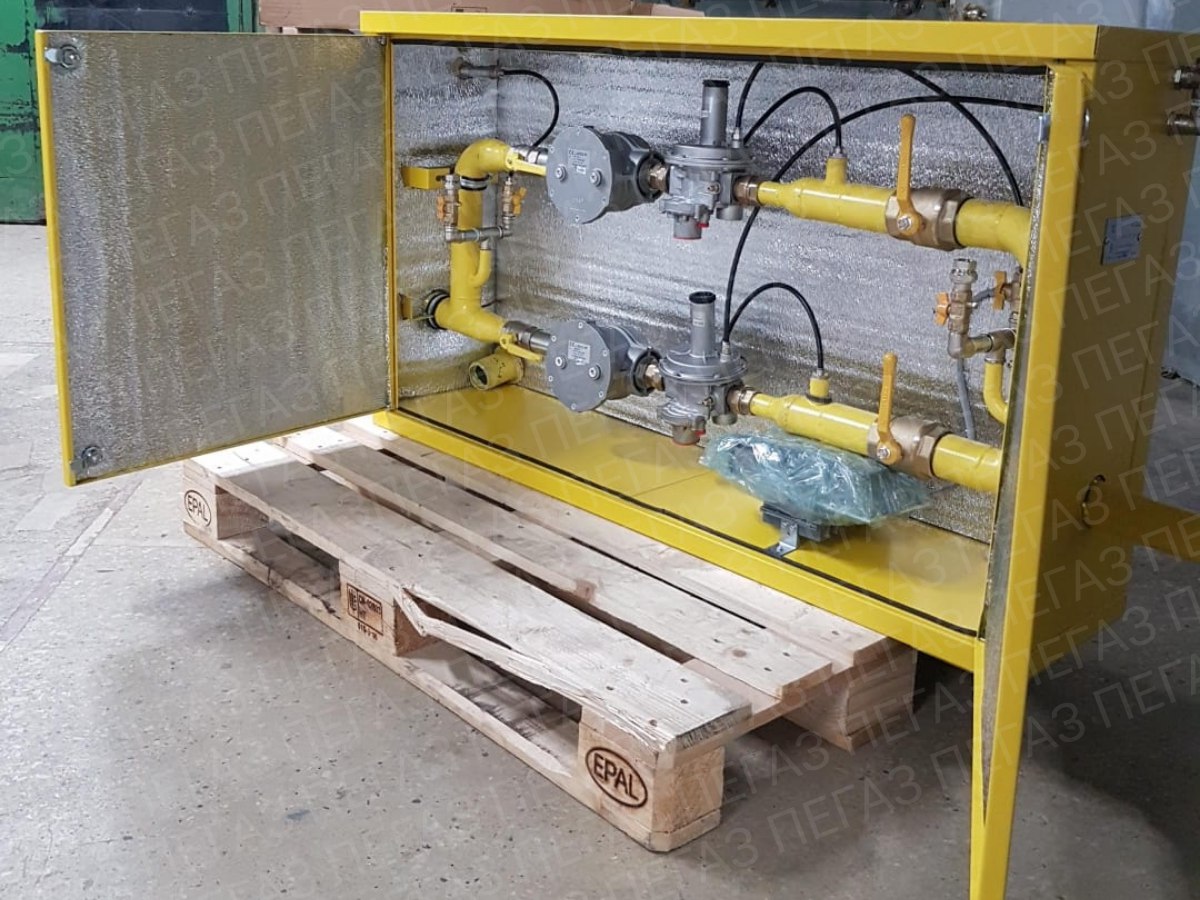

ГРПШ MADAS, 6 бар, 100 нм3/час

ГРПШ MADAS, 6 бар, 100 нм³/час, исполнение: слева-направо

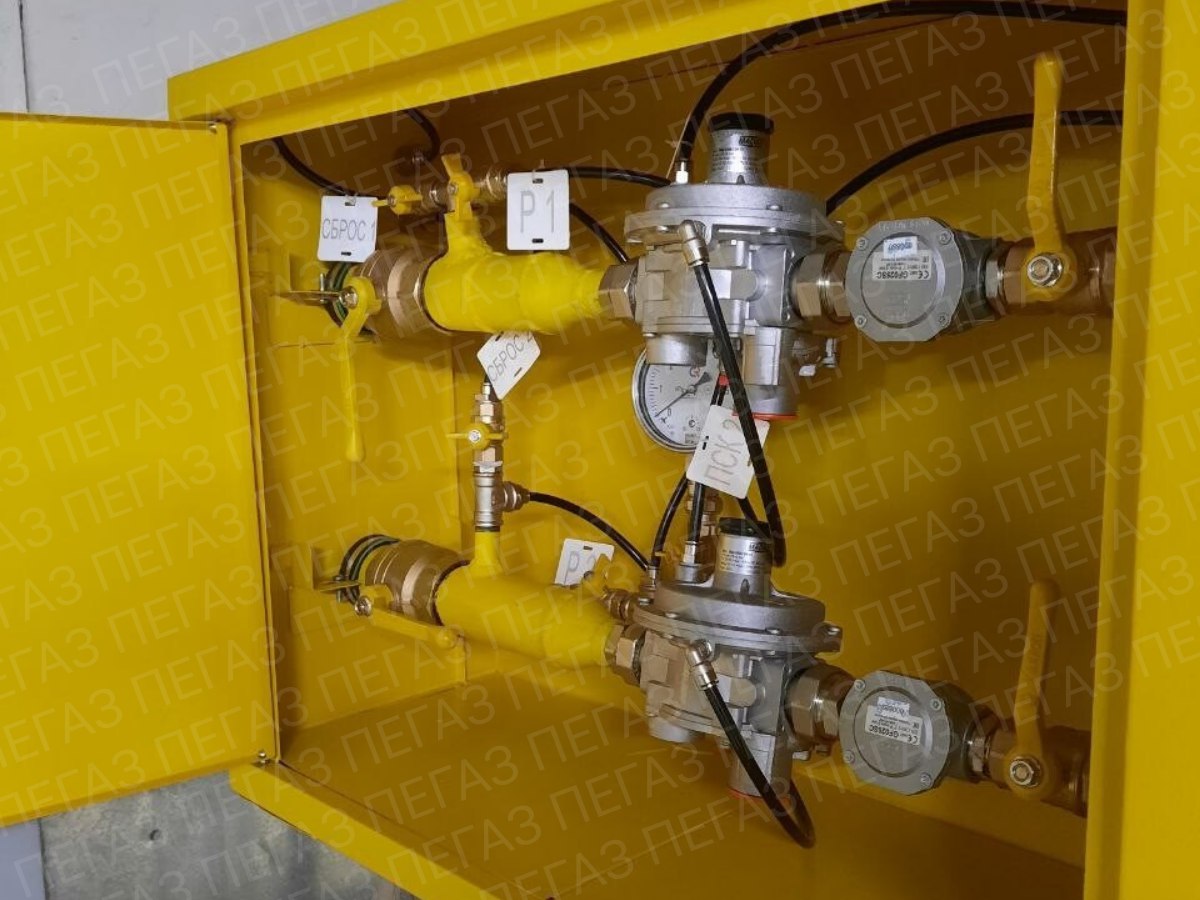

ГРПШ MADAS, 6 бар, 100 нм3/час, 2 линии

ГРПШ MADAS, 6 бар, 100 нм³/час, 2 линии, исполнение: справа-налево

Мы гарантируем:

  • Соответствие требованиям СП 62.13330
  • Сертификация в соответствии с ТР ТС
  • Работоспособность в диапазоне температур от -40°C до +60°C
  • Герметичность соединений
  • Точность регулирования давления газа
  • Гарантийный срок эксплуатации – 18 месяцев
  • Поддержку и сервисное обслуживание

Стоимость ГРПШ

Стоимость ГРПШ - от 50 000 рублей с НДС***

*** зависит от технического задания заказчика и выбранных комплектующих

Для расчета стоимости ГРПШ заполните форму заявки

Заявка на расчет
